[图文]西部金属材料股份有限公司间苯二酚生产装置用锆钢复合板制水解釜通过我协会组织（cciea）

2011年4月16日，中国化工装备协会组织国内有关专家对西部金属材料股份有限公司设计、制造的间苯二酚生产装置用锆钢复合板制水解釜进行了产品技术鉴定。参加鉴定会的专家有：天华化工机械及自动化研究设计院王普勋副院长、国家能源局能源节约和科技装备司陈世海巡视员、中国有色金属工业协会张龙处长、西北有色金属研究院杨英丽教授、西安交通大学王士元教授、西北大学淡勇教授、中国寰球工程公司刘博主任、华陆工程科技有限公司郎春生主任、中国化工装备协会段瑞君总工程师。
　　
    随着现代工业的不断发展，锆材以其优越的耐蚀性能已越来越多的应用于醋酸、硝酸、盐酸、尿素、过氧化氢、聚甲醛以及氯化聚乙烯等相关领域中，采用锆材可加工反应器、塔器、换热器、蒸发器、离心机、搅拌机、泵阀及管道管件等。由于锆材价格昂贵（常规板材约70万元/t），使得一些大型装置的投资巨大，目前国内包括西安天力金属复合材料有限公司在内的一批稀有金属复合材料制造企业，已经掌握了成熟的爆炸复合工艺，并且能够提供大面积可靠的锆钢爆炸复合板，利用锆钢复合板可大大地降低设备的制造成本。
　　
    锆钢制水解釜产品是某大型企业生产间苯二酚项目用的核心设备，由该公司设计制造，其主体采用锆钢爆炸复合板。该化工企业的间苯二酚生产工艺首次在国内实现了生产过程的连续化，并且实现了中试产品纯度指标超过了欧洲及日本等传统生产企业，达到了世界先进水平。本产品的成功研制对于实现间苯二酚生产装置的国产化，增补国内空白，推动行业技术进步将起着十分重要的作用。
　　
    间苯二酚是一种重要的精细化工原料，由于其易发生加氢、卤化、胺化、酰化、偶合、烷基化、硝化和磺化等反应，使得其在染料、涂料、医药、塑料、橡胶、电子化学品等领域具有广泛应用。目前，由于下游需求快速增长，国内间苯二酚需求旺盛，中国已经成为全球间苯二酚市场需求增长最快的国家。国内间苯二酚目前需求为5万吨/年，且以每年8-10%的速度增长，未来有望达到12万吨/年，而目前国内现有产能不足3万吨，市场缺口较大。
　　

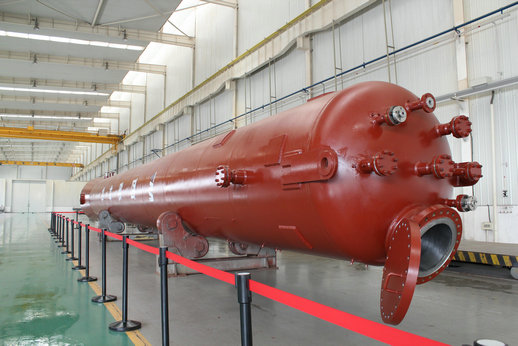

    该产品属于反应设备，容器类别为第Ⅱ类。设备直径为DN1800mm，筒体长度17000mm，两端采用标准椭圆形封头，顶部设置一个人孔。进料口位于设备中上部、底部出料，同时设置有测温口、压力计口、安全阀口等管口。支承方式采用裙座支承，主体材质为锆钢复合板，壁厚(28+3)mm，钢层为基层，起承压作用；锆层为复层，与介质接触，起耐蚀作用。焊接拼缝处锆贴条为平板形。
　　
    该公司在理论研究的基础上，进行了大量的试验室研究，并通过多次挂片试验和为期两年的中试试验，积累了一定的试验数据，印证了通过控制原材料和焊材的氢氧含量，对提高锆材及焊缝在设备操作工况下的耐蚀性能的措施是有效的。该公司还采用了氧化预膜技术对产品气液交界面区域进行了处理，使该区域的耐蚀性能得到了有效的提高。
　　
    该产品制造中采用了多项新技术、新工艺：接管与壳体的连接采用了安放式结构，减小了钢基层焊接对锆复层的影响；接管锆衬里采取热套技术，达到了衬管与钢管之间的紧密配合；采用自动氩弧焊技术，提高了锆贴条与复合板复层的焊接质量。
　　
    鉴定委员会的专家们一致认为：西部金属材料股份有限公司所申请鉴定的产品技术水平达到国内同类产品的领先水平、国际同类产品的先进水平。其制造成功，实现了锆钢复合板制水解釜在水解法连续生产间苯二酚生产装置的首次应用，促进了行业的技术进步，具有良好的经济和社会效益。
鉴定会现场
